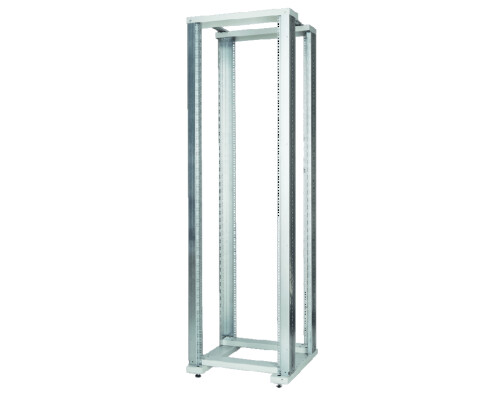

19"-Gestellrahmen – Professioneller Netzwerkgestellrahmen mit 800 kg Tragkraft
Der 19"-Gestellrahmen ist die ideale Lösung für die professionelle Installation von Netzwerk-, Server- und IT-Komponenten in geschützten Innenräumen. Dank seiner stabilen Konstruktion, hohen Tragkraft von bis zu 800 kg und flexiblen Erweiterungsmöglichkeiten eignet sich der offene Netzwerkgestellrahmen optimal für Rechenzentren, Serverräume sowie professionelle IT- und Netzwerkinfrastrukturen.
Die robuste Rahmenkonstruktion ermöglicht eine sichere Aufnahme schwerer Komponenten und bietet gleichzeitig maximale Flexibilität beim Kabelmanagement und der Installation von Zubehör.
Hohe Stabilität und maximale Tragkraft
Die vertikalen Profilleisten gewährleisten eine besonders hohe Stabilität und Tragfähigkeit des Gestellrahmens.
Die robuste Konstruktion eignet sich ideal für:
- Servertechnik
- Netzwerktechnik
- aktive Komponenten
- professionelle IT-Infrastruktur
- schwere Rack-Komponenten
Die empfohlene maximale Tragkraft beträgt:
Vorbereitung für Rollen und Nivellierfüße
Der 19"-Profilrahmen kann flexibel installiert werden:
- direkt auf dem Boden
- mit Nivellierfüßen
- mit Rollen
Die Nivellierfüße gehören bereits zum Lieferumfang und ermöglichen den Ausgleich kleiner Unebenheiten.
Stabilisierungssatz für zusätzliche Sicherheit
Der zweiteilige Stabilisierungssatz wird nachträglich am Boden des Gestellrahmens montiert.
Er erhöht die Stabilität des gesamten Systems insbesondere bei der Installation von:
- ausziehbaren Servern
- schweren Komponenten
- Rack-Systemen mit hoher Belastung
Der Stabilisierungssatz gehört zum Lieferumfang.
Zerlegbare Rahmenkonstruktion
Die Konstruktion des Gestellrahmens ist:
- zerlegbar
- verschraubt
- stabil aufgebaut
Dadurch wird:
- der Transport vereinfacht
- die Montage erleichtert
- maximale Flexibilität bei der Installation ermöglicht
Professionelles Kabelmanagement
Der offene Gestellrahmen ermöglicht eine besonders einfache Kabelführung und optimale Zugänglichkeit zu allen installierten Komponenten.
Optionales Zubehör erweitert die Möglichkeiten des Kabelmanagements erheblich.
Optionales Zubehör
Vertikale Kabelführungsstreben
RAB-VP-Hxx-X1 vertikale Kabelführungsstreben für eine strukturierte Kabelorganisation.
Vertikale Kabelkanäle
RAX-VP-Vxx-X2 vertikale Kabelkanäle für professionelles Kabelmanagement.
Horizontale Kabelführungsstreben
RAX-VP-D5x-X1 horizontale Kabelführungsstreben zur zusätzlichen Kabelführung.
Steckdosenleisten
Installationsmöglichkeit für Steckdosenleisten direkt in den Rahmenständern mithilfe optionaler Halterungen.
Beschreibung und Verwendung
- 19"-Gestellrahmen für professionelle IT- und Netzwerktechnik
- Geeignet für geschützte Innenräume
- Hohe Tragkraft bis 800 kg
- Zerlegbare Rahmenkonstruktion
- Verschraubte Metallteile
- Flexible Installation auf Rollen oder Nivellierfüßen
- Ideal für Serverräume und Netzwerkinstallationen
- Professionelles Kabelmanagement möglich
- Vorbereitung für umfangreiches Zubehör
Betriebsbedingungen
Der Gestellrahmen ist ausschließlich für Innenräume vorgesehen.
Nicht geeignet für:
- Außeneinsatz
- feuchte oder nasse Räume
- explosionsgefährdete Bereiche
Der Rahmen ist zu schützen vor:
- mechanischer Beschädigung
- Überlastung
- unsachgemäßer Nutzung
- baulichen Veränderungen
Für maximale Stabilität müssen mindestens 65 % der Last in der unteren Rahmenhälfte installiert werden.
Belastbarkeit mit Rollensystemen
Mit Rollensatz RAX-MS-X81-X1
- Gesamthöhe erhöht sich um 108 mm
- maximale Tragkraft: 450 kg inklusive Eigengewicht
Mit Rollensatz RAX-MS-X47-X1
- Gesamthöhe erhöht sich um 155 mm
- maximale Tragkraft: 900 kg inklusive Eigengewicht
Montagehinweise
- Die Last muss gleichmäßig zwischen den vorderen und hinteren Trägern verteilt werden
- Der Rahmen ist auf einem ebenen Untergrund aufzustellen
- Unebenheiten können mit den Nivellierfüßen ausgeglichen werden
Umweltschutz
Alle Komponenten bestehen aus recycelbaren Materialien und sind gemäß den geltenden Vorschriften fachgerecht zu entsorgen.
Zertifizierung und Normen
Dieses Produkt entspricht vollständig den Anforderungen der Norm:
- ČSN EN 60297-3-100 : 2009
- IEC 60297-3-100:2008
Technische Highlights auf einen Blick
- 19"-Gestellrahmen für IT- und Netzwerktechnik
- Tragkraft bis 800 kg
- Zerlegbare Stahlkonstruktion
- Hohe Stabilität
- Vorbereitung für Rollen und Nivellierfüße
- Inklusive Stabilisierungssatz
- Professionelles Kabelmanagement
- Flexible Rack-Erweiterung
- Ideal für Serverräume und Rechenzentren
- Umfangreiches Zubehör verfügbar
