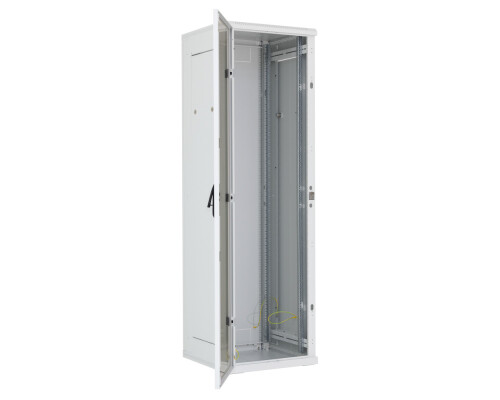

RMA 19"-Serverschrank – Professioneller Netzwerk- und Telekommunikations-Standverteiler
Der RMA Serverschrank ist ein universeller 19"-Standverteiler für professionelle Daten-, Netzwerk- und Telekommunikationsanwendungen. Die Kombination aus hoher Tragkraft, robuster Stahlkonstruktion, flexibler Konfiguration und umfangreichem Zubehör macht ihn zu einer leistungsstarken Lösung für Serverräume, Rechenzentren und moderne IT-Infrastrukturen.
Dank zahlreicher Größen- und Ausstattungsvarianten eignet sich der Netzwerkschrank sowohl für klassische Netzwerkverkabelungen als auch für anspruchsvolle Server- und Storage-Installationen.
Hohe Stabilität und langlebige Konstruktion
Der RMA verfügt über eine robuste geschweißte Stahlkonstruktion mit hoher Verwindungssteifigkeit. Die neu entwickelten, verbreiterten Rahmenprofile bestehen aus 1,3 mm starkem Stahl und gewährleisten maximale Stabilität auch bei hoher Belastung.
Die hochwertige Verarbeitung und moderne Fertigungstechnologien sorgen für eine lange Lebensdauer sowie ein professionelles Erscheinungsbild.
Die empfohlene maximale statische Belastung beträgt:
- bis zu 800 kg bei Verwendung von Nivellierfüßen oder Sockel
- abhängig vom eingesetzten Rollensystem bis zu 900 kg Gesamtgewicht
Flexible Türsysteme mit großem Öffnungswinkel
Das Scharniersystem ermöglicht einen Türöffnungswinkel von nahezu 165°. Die Türen können schnell demontiert und der Türanschlag flexibel gewechselt werden.
Je nach Ausführung stehen folgende Türvarianten zur Verfügung:
- Vollblechtüren
- perforierte Türen mit 80 % oder 86 % Luftdurchlass
- Glastüren aus Sicherheitsglas
- einflügelige oder zweiflügelige Ausführungen
Zweiflügeltüren sind zusätzlich mit praktischen Steckscharnieren ausgestattet.
Die maximal zulässige Belastung pro Tür beträgt 20 kg.
Sicherheitsglas nach Norm
Die Glastüren bestehen aus 4 mm starkem thermisch gehärtetem Sicherheitsglas. Im Falle eines Bruchs zerfällt das Glas in kleine, stumpfe Fragmente ähnlich wie Fahrzeugsicherheitsglas.
Das verwendete Glas wurde in einer zertifizierten Prüfstelle getestet und erfüllt die Anforderungen der Norm ČSN EN 12150-1+A für thermisch vorgespanntes Kalk-Natron-Silikat-Sicherheitsglas.
Das geprüfte Glas entspricht den Anforderungen:
- Konformitätsbescheinigung CQ-24-2023
- Prüfprotokoll IKATES 58A-2024
Aus Sicherheitsgründen wird empfohlen, die Glastüren nach der Installation der Komponenten geschlossen zu halten.
Hochwertige Schwenkhebelgriffe aus Metall
Die stabilen Schwenkhebelgriffe bestehen vollständig aus Metall und bieten hohe Sicherheit sowie langlebige Funktionalität.
Verfügbar sind:
- Standard-Schlosseinsatz mit Universalschlüssel
- Halbzylinder-Ausführung
Verstellbare 19"-Montageschienen
Die vertikalen 19"-Montageschienen lassen sich stufenlos in der Tiefe verstellen. Dies ermöglicht:
- flexible Montage unterschiedlich tiefer Komponenten
- optimiertes Kabelmanagement
- einfache Installation von Servern, Switches und Patchpanels
Bei Schranktiefen über 800 mm ist standardmäßig ein zusätzliches mittleres Paar vertikaler Befestigungsschienen integriert.
Durch das offene Profil der mittleren Schienen bleibt die Installation tiefer Komponenten weiterhin möglich.
Flex Frame System
Bei 800 mm breiten Schränken ermöglicht das Flex-Frame-System die Montage der vertikalen Schienen in:
Zusätzlich können die vertikalen Schienen asymmetrisch versetzt werden, um auf einer Schrankseite zusätzlichen Platz für Kabelmanagement oder Zubehör zu schaffen.
Abnehmbare Seiten- und Rückwände
Der geschweißte Rahmen verfügt über abnehmbare Seiten- und Rückwände, die standardmäßig mit gleichschließenden Schlössern gesichert sind.
Dadurch wird ein komfortabler Zugang zu den installierten Komponenten ermöglicht.
Optimiertes Kabelmanagement
Die Kabeleinführungen befinden sich:
- im Dach
- im Boden
- auf der Rückseite
Alle Öffnungen sind mit herausbrechbaren Abdeckungen versehen.
Die Einführungspunkte können mit den im Lieferumfang enthaltenen Bürstenleisten gegen Staub geschützt werden. Zusätzlich schützt ein Kantenschutz die Kabel vor mechanischen Beschädigungen.
Vorbereitung für aktive Belüftung
Die Serverschränke verfügen über integrierte Lüftungsschlitze im Rahmen zur Verbesserung der Luftzirkulation innerhalb des Schranks.
Zusätzlich können optionale Belüftungseinheiten installiert werden.
Eine große Öffnung mit herausbrechbarer Abdeckung ermöglicht die werkzeuglose Montage und Demontage eines Lüfterblechs von außen.
Für bestimmte Anwendungen sind spezielle Türen für den Einbau von Belüftungseinheiten erhältlich.
Breite Rahmenträger für Zubehör
Die breiten Tragelemente des Rahmens ermöglichen die zusätzliche Montage von:
- Steckdosenleisten (PDU)
- vertikalen Kabelmanagement-Panels
- Kabelkanälen
- weiterem Zubehör
Dadurch wird kein zusätzlicher 19"-Einbauraum belegt.
Auch in 600 mm breiten Schränken beeinträchtigen montierte Steckdosenleisten nicht die Nutzung ausziehbarer Server.
Die Tragelemente besitzen über die gesamte Höhe Montageöffnungen im HE-Raster zur einfachen Zubehörmontage.
Optionales Zubehör
Der Serverschrank kann mit umfangreichem Zubehör erweitert werden:
- horizontale Kabelführungsstreben
- vertikale Kabelkanäle
- Kabelführungsstreben
- Steckdosenleisten
- Schwerlastrollen
- Sockelsysteme
- Schwenkrahmen
Für Schränke mit einer Belastung über 500 kg wird die zusätzliche Installation von Kabelführungsstreben empfohlen, die gleichzeitig die Stabilität erhöhen.
Die 800 mm breiten Ausführungen können optional mit einem Schwenkrahmen ausgestattet werden:
- Tragkraft bis 150 kg
- maximale Einbautiefe für 19"-Zubehör: 330 mm
Erdung und Sicherheit
Alle abnehmbaren Komponenten wie Türen, Seiten- und Rückwände sind normgerecht geerdet und elektrisch miteinander verbunden.
Im Boden des Schranks befindet sich eine zentrale M8-Erdungsschraube.
Technische Eigenschaften
- 19"-Standverteiler
- Schutzart IP20
- geschweißte Stahlkonstruktion
- abnehmbare Seiten- und Rückwände
- verstellbare vertikale Montageschienen
- vorbereitet für aktive Belüftung
- vorbereitet für Kabelmanagementsysteme
- vorbereitet zur Schrankanreihung
- Mindestbeschichtungsdicke: 65 µm
Lieferumfang:
- 4 vertikale Rasterschienen
- bei Schranktiefen über 800 mm: 6 vertikale Rasterschienen
- Nivellierfüße
- Bürstenleisten
- Kantenschutz
Betriebsbedingungen
Der Serverschrank ist ausschließlich für den Einsatz in Innenräumen vorgesehen.
Nicht geeignet für:
- Außenbereiche
- explosionsgefährdete Umgebungen
- feuchte oder nasse Räume
Der Schrank ist zu schützen vor:
- mechanischer Beschädigung
- Überlastung
- unsachgemäßer Verwendung
- konstruktiven Veränderungen
Für maximale Stabilität sollten mindestens 65 % der Gesamtlast im unteren Bereich des Schranks installiert werden.
Die Last muss gleichmäßig zwischen den vorderen und hinteren Montageschienen verteilt werden.
Rollen und Traglasten
Bei Verwendung eines Standard-Rollensatzes gelten folgende maximale Belastungen:
- 200 kg bei 600 mm Schrankbreite
- 400 kg bei 800 mm Schrankbreite
Bei Verwendung eines Rollensatzes mit Stützrahmen:
- maximale Tragkraft bis 450 kg
- Höhenzunahme um 111 mm
Bei Schwerlast-Rollensystemen mit Stützrahmen:
- maximale Tragkraft bis 900 kg
- Höhenzunahme um 158 mm
Die Traglastangaben gelten inklusive Schrankgewicht, installiertem Zubehör und montierter Technik.
Zertifizierung und Normen
Der Serverschrank erfüllt die Anforderungen der Normen:
- ČSN EN 62208 ed.2:2012
- EN 62208:2011
Die Konstruktion wurde durch TÜV SÜD Czech zertifiziert.
Umweltfreundliche Materialien
Alle Komponenten werden aus recycelbaren Materialien gefertigt und können nach Ende der Nutzungsdauer entsprechend den geltenden Umweltvorschriften entsorgt werden.
