RPE-Standverteiler IP54 – Industrie-Netzwerkschrank für staubgeschützte IT- und Computeranwendungen
Der RPE-Standverteiler IP54 ist ein professioneller Industrie-Netzwerkschrank mit getrennten Abteilen und erhöhtem Schutzgrad IP54. Der Industrieverteiler wurde speziell für die Installation von Computern, Steuerungssystemen und industriellen Anwendungen in staubigen Umgebungen entwickelt.
Dank robuster Stahlkonstruktion, optimaler Abdichtung sowie Vorbereitung für Klimaeinheiten bietet der RPE-Industrieverteiler maximale Sicherheit und Zuverlässigkeit für empfindliche IT- und Steuerungstechnik.
Hohe Stabilität und robuste Konstruktion
Der RPE verfügt über eine besonders stabile Schweißkonstruktion aus hochwertigem 2 mm Stahl.
Die massive Bauweise sorgt für:
- hohe Stabilität
- lange Lebensdauer
- zuverlässigen Schutz der Komponenten
- professionelle Industriequalität
Die empfohlene maximale statische Belastung beträgt:
- bis zu 400 kg bei Verwendung von Nivellierfüßen oder Sockel

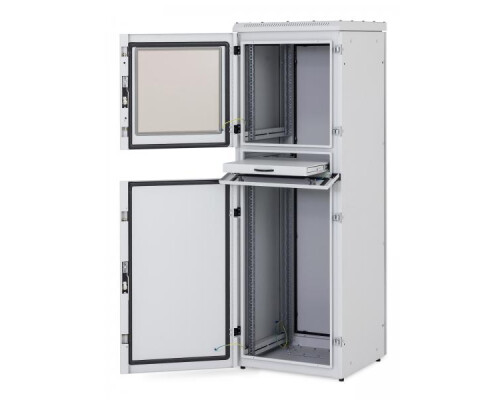

Drei separat verschließbare Bereiche
Der RPE-Industrieverteiler besitzt drei getrennt abschließbare Bereiche für maximale Sicherheit und komfortable Bedienung.
Oberer und unterer Bereich
- ausgestattet mit hochwertigen Triton-Schwenkhebelgriffen
- gleichschließende Schlösser in der Standardausführung
Mittlerer ausziehbarer Bereich
- vorgesehen für Tastatur und Maus
- ausgestattet mit Ein-Punkt-Schloss-Verriegelung
Die getrennten Abteile ermöglichen eine sichere Organisation von Computer- und Steuerungssystemen.
Staub- und feuchtigkeitsgeschützte Kabeleinführungen
Die Kabeleinführungen im Dach- und Bodenbereich verfügen über abgedichtete Blenden im Format 300 × 100 mm.
Alle Kabeleinführungen müssen gegen Staub und Feuchtigkeit geschützt werden, um:
- Kondenswasserbildung zu vermeiden
- installierte Komponenten zu schützen
- Störungen der Klimaeinheit zu verhindern
Im Lieferumfang befindet sich zusätzlich ein Mehrfachkabeldurchlass mit erhöhtem Schutzgrad.
Vorbereitung für Klimaeinheiten
Die große Dachblende ermöglicht die flexible Montage einer Klimaeinheit mit individueller Luftausrichtung entsprechend der installierten Komponenten.
Geeignet für:
- aktive Kühlung
- industrielle IT-Anwendungen
- staubgeschützte Server- und Computersysteme
Hinweis:
Durch den Einbau einer Klimaeinheit reduziert sich der Schutzgrad des Gesamtsystems auf IP20.
IP54-Schutz gegen Staub und Wasser
Die RPE-Serie mit Schutzart IP54 schützt empfindliche Komponenten zuverlässig vor:
- Staub
- Schmutz
- Spritzwasser
- Umwelteinflüssen
Besondere Merkmale:
- verschraubte Seitenwände
- PUR-Schaumdichtungen
- stabile Mehrpunktschließung
- dichte Türabdichtung
Die Dachperforation dient ausschließlich dem Design und beeinflusst die Dichtheit nicht.
Mehrpunktschließung für maximale Sicherheit
Der integrierte Stangenverschluss gewährleistet eine perfekte Abdichtung der Türen gegen den Schrankrahmen.
Das Schließsystem ist kompatibel mit:
- elektronischen Schlössern
- Codeschlössern
- Griffsystemen führender Hersteller
Flexible Türöffnung bis 165°
Das speziell entwickelte Scharniersystem ermöglicht einen Türöffnungswinkel von bis zu 165°.
Die Türen können:
- schnell demontiert werden
- flexibel umgebaut werden
- mit wechselbarem Türanschlag montiert werden
Dies erleichtert Wartung und Installation erheblich.
Sicherheitsglas nach EN-Norm
Die Glastüren bestehen aus 4 mm starkem gehärtetem Sicherheitsglas mit hoher Stoßfestigkeit.
Im Falle eines Glasbruchs zerfällt das Glas in kleine stumpfe Fragmente ähnlich wie Sicherheitsglas im Fahrzeugbau.
Das Sicherheitsglas erfüllt:
- ČSN EN 12150-1+A
- Konformitätsbescheinigung CQ-24-2023
- Prüfprotokoll IKATES 58A-2024
Hochwertige Triton-Schwenkhebelgriffe
Die Triton-Schwenkhebelgriffe bestehen vollständig aus Metall und bieten hohe Stabilität sowie professionelle Sicherheit.
Verfügbare Varianten:
- Standard-Schlosseinsatz mit Universalschlüssel
- Halbzylinder-Ausführung
Verstellbare vertikale 19"-Rasterschienen
Die vertikalen 19"-Rasterschienen sind stufenlos in der Tiefe verstellbar.
Dadurch wird die Installation von:
- Industriecomputern
- Steuerungssystemen
- Netzwerktechnik
- IT-Komponenten
besonders flexibel und komfortabel.
Abnehmbare Seiten- und Rückwände
Der geschweißte Rahmen verfügt über abnehmbare Seiten- und Rückwände, die mit Sicherheitssenkkopfschrauben befestigt werden.
Dies ermöglicht einen schnellen Zugriff auf die installierten Komponenten.
Rollen, Nivellierfüße und Sockel
Der RPE-Verteiler kann flexibel installiert werden:
- auf Nivellierfüßen
- auf Sockeln
- mit Rollen
- mit Schwerlastrollen inklusive Stützrahmen
Die Nivellierfüße gehören bereits zum Lieferumfang.
Sichere Erdung nach Norm
Alle abnehmbaren Teile sind gemäß geltender Normen miteinander verbunden und geerdet.
Der zentrale Erdungspunkt befindet sich als M8-Schraube im Boden des Schranks.
Optionales Zubehör
Klimaeinheiten
RAx-KL-ETE-Yx Klimaeinheiten für aktive Kühlung industrieller Anwendungen.
Montageblenden
RAx-RV-Xxx-xx Montageblenden für Klimaeinheiten.
Adapter mit IP5X-Filter
RAx-RV-Xxx-XV Adapter für Belüftungseinheiten mit IP5X-Filter.
IP5X-Abdeckung
RAx-RV-V66-X1 Schutzabdeckung für Belüftungseinheiten.
Beschreibung und Verwendung
- 19"-Industrieverteiler mit Schutzart IP54
- Ideal für staubige Industrieumgebungen
- Drei separat verschließbare Bereiche
- Geschweißte Stahlkonstruktion mit abnehmbaren Wänden
- Einflügeltüren als Vollblech- oder Glastür erhältlich
- Sicherheitsglas mit 4 mm Stärke
- 4 verstellbare vertikale Rasterschienen
- Vorbereitung für Klimaeinheiten
- Mehrpunktschließung mit PUR-Schaumdichtung
- Professionelles Kabelmanagement
- Schutz vor Staub und Spritzwasser
Betriebsbedingungen
Der Industrieverteiler ist ausschließlich für Innenräume vorgesehen.
Nicht geeignet für:
- Außeneinsatz
- explosionsgefährdete Bereiche
- feuchte oder nasse Räume
Der Verteiler ist zu schützen vor:
- mechanischer Beschädigung
- Überlastung
- unsachgemäßer Nutzung
- baulichen Veränderungen
Für maximale Stabilität müssen mindestens 65 % der Last in der unteren Schrankhälfte installiert werden.
Montagehinweise
- Die Last muss gleichmäßig zwischen den vorderen und hinteren Vertikalen verteilt werden
- Der Schrank ist auf einem ebenen Untergrund aufzustellen
- Unebenheiten können mit Nivellierfüßen ausgeglichen werden
Umweltschutz
Alle Komponenten bestehen aus recycelbaren Materialien und sind gemäß geltender Vorschriften fachgerecht zu entsorgen.
Zertifizierung und Normen
Dieses Produkt entspricht vollständig den Anforderungen der Norm:
- ČSN EN 62208 ed.2:2012
- EN 62208:2011
Technische Highlights auf einen Blick
- 19"-Industrieverteiler IP54
- Tragkraft bis 400 kg
- Drei separat verschließbare Bereiche
- Schutz gegen Staub und Wasser
- Mehrpunktschließung
- Sicherheitsglas nach EN 12150-1+A
- Vorbereitung für Klimaeinheiten
- Verstellbare 19"-Rasterschienen
- Professionelles Kabelmanagement
- Flexible Türöffnung bis 165°
- Hochwertige Stahlkonstruktion
